低氮锅炉系列

低氮燃气有机热载体炉

产品简介:有机热载体炉是一种新型的特种锅炉又称导热油炉,具有低压、高温工作特性,其供热温度可达到液相340℃或汽相400℃度。凡是需要均匀稳定地加热,且 不允许火焰直接加热的工艺加热温度

24小时服务热线:13525756619

产品介绍性能优势技术参数四通实力

产品介绍

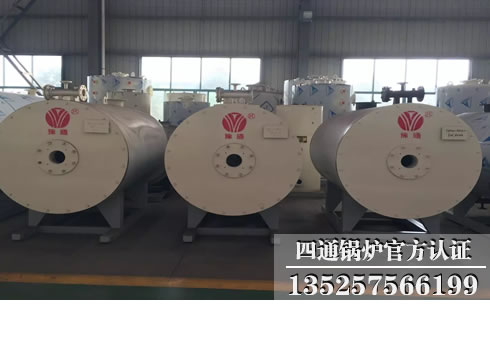

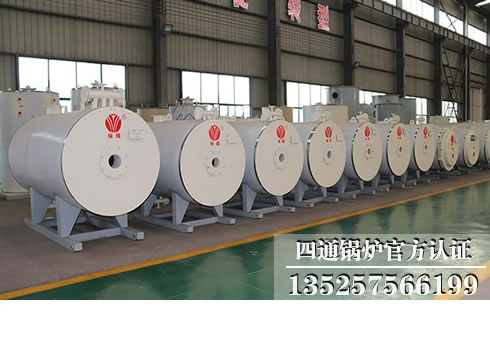

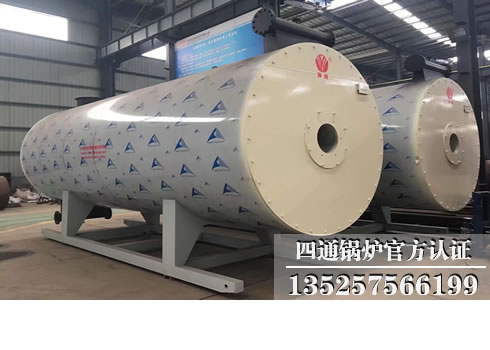

12873240890_2060701101.jpg   YY(Q)W卧式燃油/气导热油炉(有机载热体炉)是一种新型供热设备,以燃油、气为热源,以导热油为载体通过循环泵强制热载体通过循环油泵强制热载体液相循环,将热量输送给用热设备后在返回热炉从新加热。受热面结构紧凑,受热面由内、中、外(或内、外)密排的圆盘管构成,内盘管为辐射受热面,中、外盘管与内盘管的外表面构成对流受热面。


YY(Q)W卧式燃油/气导热油炉(有机载热体炉)的燃料在内盘管组成的燃烧室内燃烧放热,经辐射受热面吸收大部分热量后,高温烟气进入对流受热面并进行换热,出锅炉后在空气预热器中加热锅炉燃烧所需的空气,再经除尘器由引风机将烟气送至烟囱排入大气。

YY(Q)W卧式燃油/气导热油炉主要用于:化工轻工、石油化工、油脂分解、塑料橡胶、皮革行业、纺织印染、化纤纤维、涂装油漆、木材加工、建筑建材、水泥加工、碳素工业、公路交通、沥青加热、制药工业、原子能工业、金属加工、食品工业、饲料加工等行业。

性能优势

燃油气导热油炉(1)导热油炉温度高、压力低;控温精确,热能利用率高;

(2)受热面采用密排圆盘管,受热面布置充足,降低管子表面热负荷,使导热油使用更安全;

(3)辐射盘管的直径、长度充分与配型燃烧器的火焰相适应,以保证盘管的可靠工作和充分冷却;

(4)锅炉结构紧凑,大大节约了锅炉房的占地面积;

(5)大型锅炉尾部设置空气预热器,提高锅炉效率;

(6)对流受热面在严谨计算的基础上采用较高的合理的烟气流速,以保炉体的充分换热,保证锅炉系统较高的热效率;

(7)供热高达300℃以上,一般工作压力在1MPa一下,安全可靠。

技术参数



数据型号参数 YY(Q)W-300Y(Q)(25) YY(Q)W-350Y(Q)(35) YY(Q)W-600Y(Q)(50) YY(Q)W-900Y(Q)(75) YY(Q)W-1200Y(Q)(100) YY(Q)W-1500Y(Q)(125) YY(Q)W-1800Y(Q)(150) YY(Q)W-2400Y(Q)(200) YY(Q)W-3000Y(Q)(250) YY(Q)W-3500Y(Q)(300) YY(Q)W-4000Y(Q)(350) YY(Q)W-4600Y(Q)(400) YY(Q)W-6000Y(Q)(500) YY(Q)W-7100Y(Q)(600)
额定热功率KW 300 350 600 900 1200 1500 1800 2400 3000 3500 4100 4800 6000 7100
热效率% ≥90
设计工作压力MPa 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.1 1.1 1.1
高温度℃ 320
炉内容油量m³ 0.21 0.25 0.28 0.44 0.7 1.0 1.48 2.2 3.5 4.7 5.7 7.2 8.5 9.5
循环油量m³/h 40 40 60 80 100 100 150 200 200 250 250 250 300 300
配管连接口径DN 100 100 100 100 125 125 125 150 150 200 200 200 250 250
全套系统装机容量KW 17 17 27 40 40 42 45 70 70 85 85 85 100 100
外型尺寸mm A 1016 1016 1216 1416 1716 1716 2000 2000 2320 2500 2520 3080 3220 3400
L1 2050 2350 3050 3290 3300 3900 4400 5100 5300 6000 6200 6400 8000 8400
L2 2650 3000 3550 3800 4065 4665 4900 5900 6200 6900 7200 7400 9000 9400
L3 300 300 250 250 300 300 350 350 350 400 400 450 450 450
L4 500 500 350 370 600 620 400 650 700 700 700 750 750 750
H1 900 900900 1000 1350 1350 1500 1500 1700 1700 1700 1800 2000 2400 2600
H2 750 750 920 1010 1100 1100 1200 1300 1450 1450 1550 1760 1800 1852
H3 700 700 820 930 1100 1050 1250 1200 1400 1400 1500 1700 1800 1900
H4 650 650 810 900 950 950 1100 1100 1300 1300 1400 1600 1800 1890
设备总重Kg 1750 1950 3580 4290 4900 5450 6550 11400 14600 16600 25000 28200 30760 35340
基本尺寸mm 890 1190 1750 1770 2000 2470 2620 3700 3900 4600 4820 5000 6600 7000
1150 1450 2000 2100 2300 2750 3450 4000 4200 4900 5100 5300 6900 7300
700 700 720 880 1150 1150 1120 1300 1500 1500 1600 1800 2200 2400
1100 1100 900 1100 1550 1510 1600 1700 1900 1900 2000 2200 2600 2500
450 450 450 450 450 450 450 450 450 450 450 450 450 450
