低氮锅炉系列

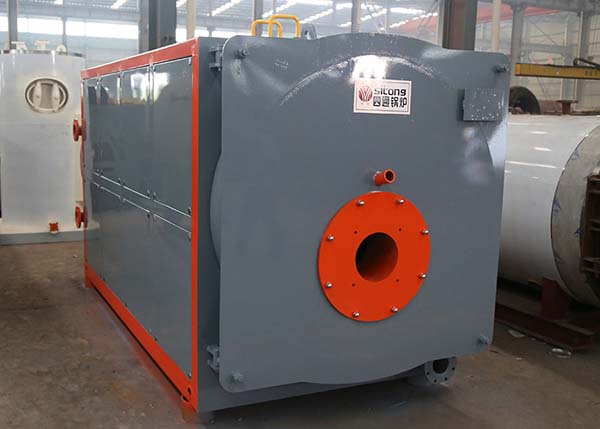

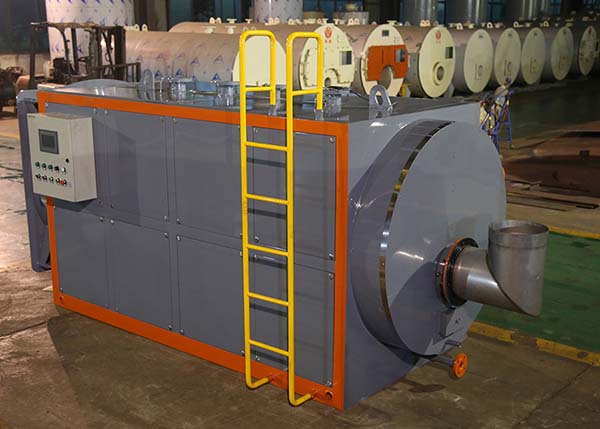

WNS低氮冷凝燃气热水锅炉

产品简介:四通锅炉的WNS低氮冷凝(内置式)热水锅炉采用成熟的三回程全湿背式结构,大开启前烟箱设计、检修较为方便。四通锅炉坚持创新,通过不断的技术更迭,生产出完全满足(NOx≦30mg/NM3)排放标准的的WNS低氮冷凝(内置式)热水锅炉。该锅炉经测试完全适合30mg低氮要求排放城市供热需求。

24小时服务热线:13525756619

产品介绍性能优势技术参数四通实力

产品介绍




WNS低氮冷凝(内置式)热水锅炉采用成熟三回程全湿背式结构,大开启前烟箱设计、采用低氮燃烧机配合大炉膛及高效传热螺纹烟管,灌输烟气外循环(FGR)或全预混表面燃烧技术原理。锅炉匹配合理低氮燃烧机火焰,充分降低炉膛火焰高温区燃烧温度,有效控制NOx浓度的升高,经测试该锅炉满足NOx≦30mg超低氮排放标准。

WNS低氮冷凝热水锅炉锅炉燃烧室由大直径全波纹炉胆组成,燃烧空间大,燃料燃烧完全,有效吸收热膨胀,辐射受热面积大。该锅壳直径大,水容量大,对负荷变化适应能力强,出力稳定。采用螺纹传热计算,螺旋扰动设计原理,通过三维动画仿真模拟,设计高效传热阻力小螺纹烟管,并采用优质无缝钢管,使其传热好、摩擦阻力小、延长使用寿命。

WNS低氮冷凝热水锅炉尾部设置内置冷凝器,全部部件均采用激光切割及冷作工艺,并选用耐低温腐蚀ND钢螺旋鳍片管,在有限空间内增加传热面积、充分吸收尾部烟气,降低排烟温度,提高锅炉热效率,且其结构为内置式,不占用锅炉房空间面积,适用范围广。

WNS低氮冷凝热水锅炉本体外表面采用保温性能良好的硅酸铝毡贴面包敷而成,外框采用优质冷拉板经数控折床加工而成,并成“凹”状耐压能力强骨架与前后面板连接组焊,其包装面板为矩形镶嵌卡入式装配,四角均开设有陷形自攻丝孔,并采用304装饰盖密封,方便检修,整体造型美观、新颖,散热损失小,提升锅炉热效率。

性能优势

低氮热水锅炉



(1)专有技术:全湿背回燃室,回燃室与后管板扳边对接,锅炉采用全对焊接,质量更可靠。

(2)大直径波纹炉胆:锅炉燃烧室由大直径全波纹炉胆组成,燃烧空间大,燃料燃烧完全,有效吸收热膨胀,辐射受热面积大。

(3)热力充足:锅炉总受热面积足够,能充分吸收有效热量,排烟温度低,热损失小,保证出力足,效率高。

(4)热负荷调节能力强:锅壳直径大,水容量大,对负荷变化适应能力强,出力稳定。

(5)彻底解决热水锅炉过冷沸腾难题:科学的布置了热水锅炉的回水系统,增加了高温区受热面水侧的扰动,避免了局部区域产生过冷沸腾现象,彻底解决了高温区管板和管端产生裂纹的难题。

(6)多功能安全装置:锅炉后面板上设有与炉膛联通的装置,防止燃料在炉膛中发生时,泄放瞬间产生的高能量,能自动复位,同时具有观火视镜和检修通道的功能作用,利用运行中燃烧火焰的调整,炉膛检监、维修方便。

(7)锅内检修方便:锅炉顶部设有人孔,锅炉前后端中下部分别设有独特的手控装置,便于锅内装置及锅炉底部的检查、清理。

(8)前后烟箱密封独特:烟箱采用双开式烟箱门,开启方便,多级迷宫式密封,密封材料特制,压缩性好,完全隔阻烟气的泄露,可重复使用。

(9)压力、温度保护可靠:锅炉压力、水温设置多重控制保护,以及超烟温保护,锅炉运行的安全。

(10)自动控制:锅炉控制器采用西门子、德力西电气元件,性能可靠。

技术参数

CWNS低氮燃气常压、承压热水锅炉主要技术参数
项目型号 CWNS、WNS系列热水锅炉
额定发热量 (MW) 0.35 0.7 1.05 1.4 2.1 2.8 3.5 4.2 5.6 7 8.4 10.5 12.6 14
工作压力(MPa) 常压/承压
出水温度(℃) 85/115
回水温度(℃) 60/70
锅炉热效率(%) 100—101
给水温度(℃) 20
燃料耗量 柴油(Kg/h) 32 65.4 98 131 196.2 261.6 327 392.4 523.2 654 784.8 981 1177 1310
重油(Kg/h) 34 69.5 105 139 208.5 278 347.5 417 556 695 864 1042.5 1251 1390
天然气 (m³/h) 39.5 79.3 119 159 237.9 317.2 396.5 475.8 644 793 951.6 1189.5 1427.4 1586
液化气 (m³/h) 14.2 29 43.5 58 87 116 145 174 232 290 348 435 522 580
城市煤气 (m³/h) 84 168.5 253 337 505.5 674 842.5 1011 1348 1685 2022 2527.5 3033 3370
锅炉运输 外形尺寸 长 (mm) 2800 3500 4100 4500 4700 4550 5700 6300 7000 7200 7840 8100 8230 8250
宽 (mm) 1600 1600 1900 2000 2110 2210 2500 2600 2700 2800 2860 3100 3100 3400
高 (mm) 2000 2100 2310 2360 2470 2580 2800 2900 3200 3300 3300 3400 3400 3550
总耗电量 (KW) 2.3 6.7 11 13.5 19 21 23.5 26 37 37 42 45 52 52
烟囱直径 (mm) 250 350 430 450 450 550 650 650 650 800 800 900 1200 1200
运输重量 (T) 3.2 4.7 4.8 5.4 8 9.78 13.4 15.4 17.4 17.4 23.8 30 31.6 34.5
供暖面积(㎡) 3000 6000 9000 12000 18000 24000 30000 36000 48000 60000 72000 90000 108000 120000
供热水量(t) 7 15 22 30 45 60 75 90 120 150 180 225 270 300
